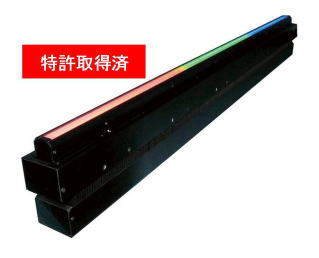

フルカラー高輝度直線照明　LLR-RGBシリーズ

LLR-RGBシリーズ　高輝度直線照明　270,000Lx以上

「用途及び特徴」

• 独自開発の光学を用いた、フルカラー高輝度直線照明です。
• モノクロラインカメラや、カラーラインカメラを用いた検査に最適です。
• 印刷物の色味の検査や、同一装置でワークの色が異なる検査に最適です。
• ワークや欠陥に適したカラーを設定でき幅広い検査用途に対応できます。
• 発光面の照度は、270,000Lx以上、WD=100mmで100,000Lx以上。（白色点灯）
• 定電流方式、直流点灯の為、光のリップルがありません。（リップル率1％以下）
• 専用電源を用いる事でRGB各色の配光調整を65mmブロック毎に調光できます。
• 発光面の長さは130mm〜3,000mm,継目無しで制作可能です。（130mm単位）

「仕様」

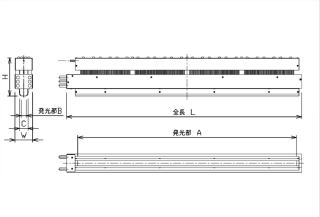

型式	寸法L/W/H/A/B	最大消費電力[W]	発光色	適合電源例	冷却方式
LLR140Fx21-85RGB	140/42/88/131/12	52.8	●●●	LPDCH1-48150NCW-R2　２台LPDCH1-36150NCW-R2　１台	ファン
			フルカラー
LLR430Fx21-88RGB	430/42/88/391/12	158.4	●●●	LPDCH1-48150NCW-R2　２台	ファン
			フルカラー	LPDCH1-36150NCW-R2　１台
LLR820Fx21-88RGB	820/42/88/781/12	316.8	●●●	LPDCH1-48150NCW-R2　２台	ファン
			フルカラー	LPDCH1-36150NCW-R2　１台
LLR1225Fx21-88RGB	1225/42/88/1171/12	475.2	●●●	LPDCH1-48300NCW-R2　２台	ファン
			フルカラー	LPDCH1-36300NCW-R2　１台
LLR1615Fx21-88RGB	1615/42/88/1561/12	633.6	●●●	LPDCH1-48300NCW-R2　２台	ファン
			フルカラー	LPDCH1-36300NCW-R2　１台
LLR2005Fx21-88RGB	2005/42/105/1961/12	950.4	●●●	LPDCH1-481KNCW-R2　２台	ファン
			フルカラー	LPDCH1-361KNCW-R2　１台
LLR2395Fx21-105RGB	2395/42/105/2341/12	950.4	●●●	LPDCH1-481KNCW-R2　２台	ファン
			フルカラー	LPDCH1-361KNCW-R2　１台

LED発光色	フルカラー
色温度	可変型
拡散フィルム	標準装備（特許構造）
照射光	疑似平行光
ケース材質	アルミ　(アルマイト処理、色:黒)
ケーブル長	0.5m
	延長可能（オプション）
使用環境	温度：0～40℃、湿度：20～85%RH(結露なきこと)、屋内用照明機器
保存環境	温度：0～60℃、湿度：20～85%RH(結露なきこと)
冷却方式	ファン冷却
期待寿命	25000時間以上(初期光量に対し70%に減衰するまでの平均時間)
	○想定値であり、保証値ではありません。

備考

画像処理用、目視検査用、ラインセンサー（ラインカメラ）用に最適なLED照明(LED直線照明)です。
UV●赤外●の製作はご相談ください。
各サイズ、各色お気軽にご相談ください。
　　　

　

---

---
