高輝度直線ドーム照明　　　LLDシリーズ

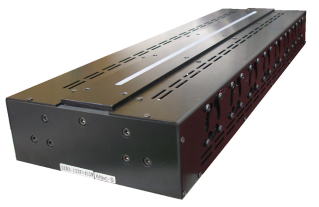

LLDシリーズ　直線ドーム照明　（タイプA)

「用途及び特徴」

• ラインセンサカメラを用いた高速画像処理検査に最適です。できます。
• ドーム内部へ照射された光が反射され、影を作らず検査対象物を均一に照射できます。
• ラインセンサカメラ用に、直線状の視野に対して均一な照射が出来ます。
• パワーLEDを採用し、高輝度です。
• 配光制御機能付き電源との組合せにより、被測定物における照度分布をより均一にできます。
• 電源は定電流方式、直流点灯の為、リップルがありません。
• 直線同軸落射照明との組合せも可能です。
• 非鏡面をはじめ、鏡面、凹凸のあるワークの検査にも最適です。
• 印刷物検査、ウエハー表面検査、ガラス検査、シート検査、金属外観検査などに最適です。

「仕様」

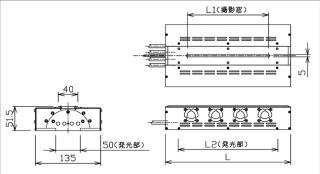

型式	寸法L/W/L/L1/L2	最大消費電力 [W]	発光色	適合電源例	冷却方式
LLDH135Fx155*	135/155/65/103	69.12	○●●●	LPDCH1-48300NCW	ファン
LLDH135Fx255*	135/255/165/203	138.24	○●●●	LPDCH1-48300NCW	ファン
LLDH135Fx355*	135/355/265/303	207.36	○●●●	LPDCH1-48300NCW	ファン
LLDH135Fx455*	135/455/365/403	276.48	○●●●	LPDCH1-48600NCW	ファン
LLDH135Fx555*	135/555/465/503	345.6	○●●●	LPDCH1-48600NCW	ファン
LLDH135Fx655*	135/655/565/603	414.72	○●●●	LPDCH1-48600NCW	ファン
LLDH135Fx755*	135/755/665/703	483.84	○●●●	LPDCH1-48600NCW	ファン
LLDH135Fx855*	135/855/765/803	552.96	○●●●	LPDCH1-481KNCW	ファン
LLDH135Fx955*	135/955/865/903	622.08	○●●●	LPDCH1-481KNCWx2	ファン
LLDH135Fx1055*	135/1055/965/1003	691.2	○●●●	LPDCH1-481KNCWx2	ファン
LLDH135Fx1155*	135/1155/1065/1103	760.32	○●●●	LPDCH1-481KNCW x2	ファン
LLDH135Fx1255*	135/1255/1165/1203	829.44	○●●●	LPDCH1-481KNCW x2	ファン
LLDH135Fx1355*	135/1355/1265/1303	898.56	○●●●	LPDCH1-481KNCW x2	ファン
LLDH135Fx1455*	135/1455/1365/1403	967.68	○●●●	LPDCH1-481KNCW x2	ファン
LLDH135Fx1555*	135/1555/1465/1503	1036.8	○●●●	LPDCH1-481KNCW x2	ファン
LLDH135Fx1655*	135/1655/1565/1603	1105.92	○●●●	LPDCH1-481KNCW x2	ファン
LLDH135Fx1755*	135/1755/1665/1703	1175.04	○●●●	LPDCH1-481KNCW x3	ファン
LLDH135Fx1855*	135/1855/1765/1803	1244.16	○●●●	LPDCH1-481KNCW x3	ファン
LLDH135Fx1955*	135/1955/1865/1903	1313.28	○●●●	LPDCH1-481KNCW x3	ファン
LLDH135Fx2055*	135/2055/1965/2003	1382.4	○●●●	LPDCH1-481KNCW x3	ファン
LLDH135Fx2155*	135/2155/2065/2103	1451.52	○●●●	LPDCH1-481KNCW x3	ファン
LLDH135Fx2255*	135/2255/2165/2203	1520.64	○●●●	LPDCH1-481KNCW x3	ファン
LLDH135Fx2355*	135/2355/2265/2303	1589.76	○●●●	LPDCH1-481KNCW x3	ファン
LLDH135Fx2455*	135/2455/2365/2403	1658.88	○●●●	LPDCH1-481KNCW x3	ファン

LED発光色	各色（ご希望の波長が御座いましたらご相談ください。）
色温度	6500K　Typ（白色）
拡散フィルム	標準装備
照射光	拡散光
ケース材質	アルミ　(アルマイト処理、色:黒)
ケーブル長	0.5m
	延長可能（オプション）
使用環境	温度：0～40℃、湿度：20～85%RH(結露なきこと)、屋内用照明機器
保存環境	温度：0～60℃、湿度：20～85%RH(結露なきこと)
冷却方式	ファン冷却
期待寿命	25000時間以上(初期光量に対し70%に減衰するまでの平均時間)
	○想定値であり、保証値ではありません。

画像処理用、目視検査用、ラインセンサー（ラインカメラ）用に最適なLED照明(LED直線照明)です。
UV●赤外●の製作はご相談ください。
各サイズ、各色お気軽にご相談ください。
　　　

　

---

---
