ラインセンサカメラはビットデバイス

ラインセンサカメラ製品一覧表
CLタイプとPoCLタイプの2モデルご用意しています。

DS1000シリーズは超低価格の新製品です。

」
　　　　　　　

製品名	画素数	画素サイズ	走査周期（周波数）	ビデオレート	出力データ	特　　長
		μm	μsec(KHz)	MHz	bit
DS1220	2048	14x14	106(9.6)	20	8／10	モノクロ・高感度
DS1200	2048	14x14	85(11.7)	25	8／10	モノクロ・高感度
DS1500	5150	7x7	133（7.6)	40	8／10	モノクロ・低ノイズ
DS1700	7450	4.7x4.7	154(6.4)	50	8／10	モノクロ・高解像度
DS4200	2048	14x14	106(9.6)	20	8／10	モノクロ・高感度
DS4300	2048	14x14	67(14.9)	30	8／10	モノクロ・高速
DS4500	5150	7x7	133（7.6）	40	8／10	モノクロ・低ノイズ
DS4700	7450	4.7x4.7	192（5.2）	40	8／10	モノクロ・高解像度
DS5700	7400	4.7x4.7	100（10）	80(40x2)	8／10	モノクロ・高速・高解像度
DS7700	7400	4.7x4.7	80（12.5）	100(50x2)	8／10	モノクロ・高速・高解像度
DS6700	7450	4.7x4.7	384（2.6）	20	8	カラー・高解像度
LS5040	5400	7x7	146（6.9）	40	8	カラー・低ノイズ
LS5060	5400	7x7	98（10.2）	60	8	カラー・低ノイズ・高速
LS7040	7450	4.7x4.7	194（5.2）	40	8	カラー・高速・高解像度
LS7060	7450	4.7x4.7	130（7.7）	60	8	カラー・高速・高解像度

---

「全機種共通仕様」DS1000シリーズ除く

・撮像素子　　　　　　CCDラインセンサ
・インターフェイス　　カメラリンクまたはPoCL
　　　　　　　　　　　　（Ｂａｓｅ　Ｃｏｎｆｉｇｕｒａｔｉｏｎ）
・ゲイン調整等　　　　コマンド送信（ＲＳ２３２Ｃ）
・電源電圧　　　　　　＋１２V±1V
・レンズマウント　　　ニコンＦマウント

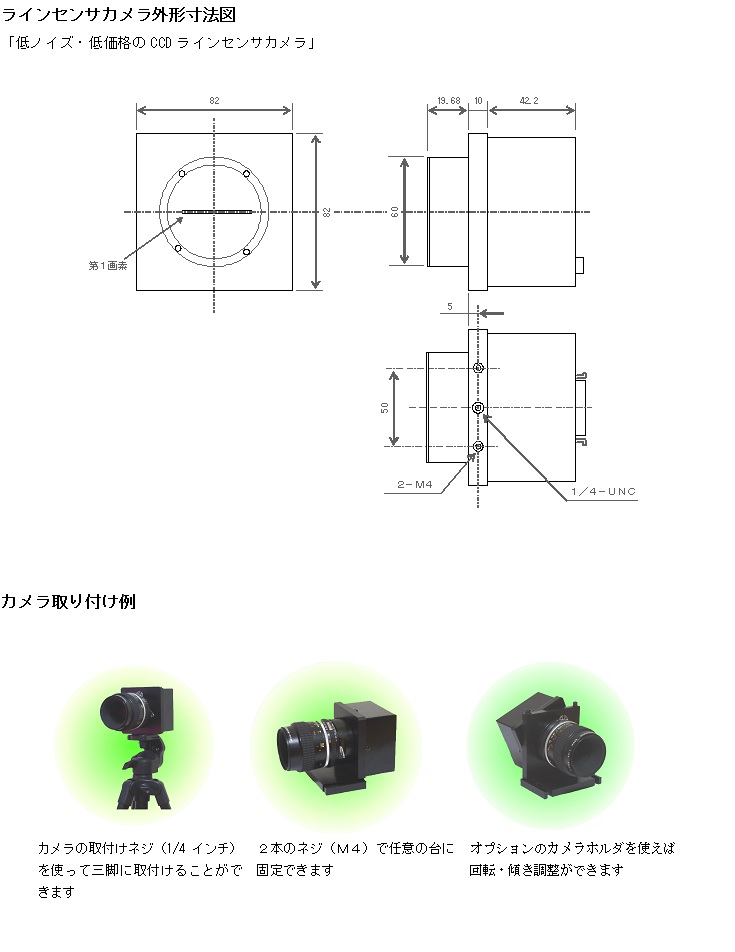

・外形寸法　　　　　　Ｗ８２×Ｈ８２×Ｄ７5（DS1000シリーズはD58mm）
・重量　　　　　　　　　520ｇ（DS1000シリーズは420g）

・オプション　　　　電源ケーブル・カメラ固定ホルダー

特　　徴

「特　　徴」

　・独自の回路設計により低ノイズ・高感度を実現しました
　　　低コントラストのキズ検査で検出率を向上し、低照度の照明下でも鮮明な画像が入力できます
　・実績のあるカメラリンク規格のインターフェイスを採用
　・シリアルバスによりカメラコントロールが可能
　　　同期信号の内部/外部切替え機能
　　　ゲイン（１０２４段階可変）・オフセット調整機能
　　　レンズや照明の輝度ムラを補正するシェーディング補正機能
　・調整箇所をなくしたため使いやすさと安定性に優れています

---

「仕　　様」

　 　２０４８〜７４５０画素のモノクロＣＣＤラインセンサカメラとカラーラインセンサカメラ（１０機種）
　　カメラインターフェイス 　カメラリンク（Ｂａｓｅ　Ｃｏｎｆｉｇｕｒａｔｉｏｎ）
　　ビデオ出力　　　　　　　　８ビットまたは１０ビット
　　レンズマウント　　　　　　ニコンＦマウント
　　供給電源　　　　　　　　　１２Ｖ±１V
　　外形寸法　　　　　　　　　Ｗ８２×Ｈ８２×Ｄ75ｍｍ
　　重量　　　　　　　　　　　　520ｇ

「用　　途」

　　ＦＰＤ、半導体、プリント基板等の欠陥検出
　　電子部品の品質検査
　　高速移動物体の異物・キズ検査
　　食品の異物選別
　　印刷物の品質検査

---
