高輝度直線ドーム照明　　　LLDシリーズ

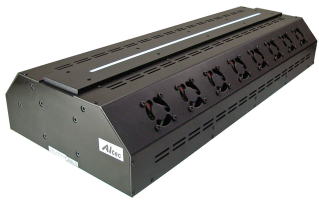

LLDシリーズ　直線ドーム照明　（タイプB）

















「用途及び特徴」

  • ラインセンサカメラを用いた高速画像処理検査に最適です。
  • ドーム内部へ照射された光が反射され、影を作らず検査対象物を均一に照射できます。
  • ラインセンサカメラ用に、直線状の視野に対して均一な照射が出来ます。
  • パワーLEDを採用し、高輝度です。
  • 配光制御機能付き電源との組合せにより、被測定物における照度分布をより均一にできます。
  • 電源は定電流方式、直流点灯の為、リップルがありません。
  • 直線同軸落射照明との組合せも可能です。
  • 非鏡面をはじめ、鏡面、凹凸のあるワークの検査にも最適です。
  • 印刷物検査、ウエハー表面検査、ガラス検査、シート検査、金属外観検査などに最適です。

「仕様」

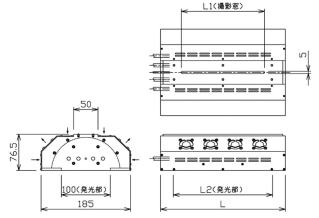

型式 寸法L/W/L/L1/L2 最大消費電力[W] 発光色 適合電源例 冷却方式
LLDH185Fx155* 185/155/65/103 69.12 ○●●● LPDCH1-48300NCW ファン
LLDH185Fx255* 185/255/165/203 138.24 ○●●● LPDCH1-48300NCW ファン
LLDH185Fx355* 185/355/265/303 207.36 ○●●● LPDCH1-48300NCW ファン
LLDH185Fx455* 185/455/365/403 276.48 ○●●● LPDCH1-48600NCW ファン
LLDH185Fx555* 185/555/465/503 345.6 ○●●● LPDCH1-48600NCW ファン
LLDH185Fx655* 185/655/565/603 414.72 ○●●● LPDCH1-48600NCW ファン
LLDH185Fx755* 185/755/665/703 483.84 ○●●● LPDCH1-48600NCW ファン
LLDH185Fx855* 185/855/765/803 552.96 ○●●● LPDCH1-481KNCW ファン
LLDH185Fx955* 185/955/865/903 622.08 ○●●● LPDCH1-481KNCWx2 ファン
LLDH185Fx1055* 185/1055/965/1003 691.2 ○●●● LPDCH1-481KNCWx2 ファン
LLDH185Fx1155* 185/1155/1065/1103 760.32 ○●●● LPDCH1-481KNCWx2 ファン
LLDH185Fx1255* 185/1255/1165/1203 829.44 ○●●● LPDCH1-481KNCWx2 ファン
LLDH185Fx1355* 185/1355/1265/1303 898.56 ○●●● LPDCH1-481KNCWx2 ファン
LLDH185Fx1455* 185/1455/1365/1403 967.68 ○●●● LPDCH1-481KNCWx2 ファン
LLDH185Fx1555* 185/1555/1465/1503 1036.8 ○●●● LPDCH1-481KNCWx2 ファン
LLDH185Fx1655* 185/1655/1565/1603 1105.92 ○●●● LPDCH1-481KNCWx2 ファン
LLDH185Fx1755* 185/1755/1665/1703 1175.04 ○●●● LPDCH1-481KNCWx3 ファン
LLDH185Fx1855* 185/1855/1765/1803 1244.16 ○●●● LPDCH1-481KNCWx3 ファン
LLDH185Fx1955* 185/1955/1865/1903 1313.28 ○●●● LPDCH1-481KNCWx3 ファン
LLDH185Fx2055* 185/2055/1965/2003 1382.4 ○●●● LPDCH1-481KNCWx3 ファン
LLDH185Fx2155* 185/2155/2065/2103 1451.52 ○●●● LPDCH1-481KNCWx3 ファン
LLDH185Fx2255* 185/2255/2165/2203 1520.64 ○●●● LPDCH1-481KNCWx3 ファン
LLDH185Fx2355* 185/2355/2265/2303 1589.76 ○●●● LPDCH1-481KNCWx3 ファン
LLDH185Fx2455* 185/2455/2365/2403 1658.88 ○●●● LPDCH1-481KNCWx3 ファン


LED発光色 各色（ご希望の波長が御座いましたらご相談ください。）
色温度 6500K　Typ（白色）
拡散フィルム 標準装備
照射光 拡散光
ケース材質 アルミ　(アルマイト処理、色:黒)
ケーブル長 0.5m
延長可能（オプション）
使用環境 温度：0～40℃、湿度：20～85%RH(結露なきこと)、屋内用照明機器
保存環境 温度：0～60℃、湿度：20～85%RH(結露なきこと)
冷却方式 ファン冷却
期待寿命 25000時間以上(初期光量に対し70%に減衰するまでの平均時間)
○想定値であり、保証値ではありません。

画像処理用、目視検査用、ラインセンサー（ラインカメラ）用に最適なLED照明(LED直線照明)です。
UV●赤外●の製作はご相談ください。
各サイズ、各色お気軽にご相談ください。
　　　

　
