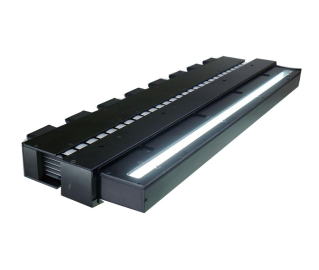

高輝度直線同軸落射照明　　　LLRAシリーズ

LLRAシリーズ　

「用途及び特徴」

• ラインセンサカメラと同軸上から照射することにより平面部分が正反射し、局面・エッジなどは影としてコントラスト良く撮像できます。
• 検査対象物を均一に照射できます。
• ラインセンサカメラ用に、直線状の視野に対して均一な照射が出来ます。
• 配光制御付き電源との組合わせにより、被測定物における照度分布をより均一に出来ます。
• 電源は定電流方式、直流点灯の為、リップルがありません。
• 直線ドーム照明との組合せも可能です。
• 照明下10mmの位置で、50万Lx以上の照度
• ラインセンサカメラを用いた高速画像処理検査に最適です。
• 非鏡面や鏡面、凹凸のあるワークの検査に最適です。
• 印刷物検査・ウエハー表面検査・ガラス検査・シート検査・金属外観検査などに最適です。

「仕様」

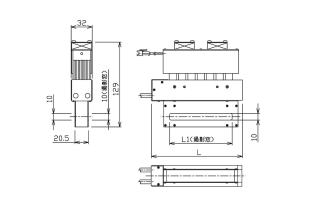

型式	寸法L/L1/W/H	最大消費電力[W]	発光色	適合電源例	冷却方式
LLRA138Fx21-129*	138/95/32/129	39	○●●●	LPDCH1-48150NCW-R4	ファン
LLRA238Fx21-129*	238/195/32/129	77	○●●●	LPDCH1-48150NCW-R4	ファン
LLRA338Fx21-129*	338/295/32/129	116	○●●●	LPDCH1-48150NCW-R4	ファン
LLRA438Fx21-129*	438/395/32/129	154	○●●●	LPDCH1-48300NCW-R4	ファン
LLRA538Fx21-129*	538/495/32/129	192	○●●●	LPDCH1-48300NCW-R4	ファン
LLRA638Fx21-129*	638/595/32/129	231	○●●●	LPDCH1-48300NCW-R4	ファン
LLRA738Fx21-129*	738/695/32/129	269	○●●●	LPDCH1-48300NCW-R4	ファン
LLRA838Fx21-129*	838/795/32/129	308	○●●●	LPDCH1-48600NCW-R4	ファン
LLRA938Fx21-129*	938/895/32/129	346	○●●●	LPDCH1-48600NCW-R4	ファン
LLRA1038Fx21-129*	1038/995/32/129	384	○●●●	LPDCH1-48600NCW-R4	ファン
LLRA1138Fx21-129*	1138/1095/32/129	423	○●●●	LPDCH1-48600NCW-R4	ファン
LLRA1238Fx21-129*	1238/1195/32/129	461	○●●●	LPDCH1-48600NCW-R4	ファン

LED発光色	各色（ご希望の波長が御座いましたらご相談ください。）
色温度	6500K　Typ（白色）
照射光	擬似平行光
ケース材質	アルミ　(アルマイト処理、色:黒)
ケーブル長	0.5m
	延長可能（オプション）
使用環境	温度：0～40℃、湿度：20～85%RH(結露なきこと)、屋内用照明機器
保存環境	温度：0～60℃、湿度：20～85%RH(結露なきこと)
冷却方式	ファン冷却
期待寿命	25000時間以上(初期光量に対し70%に減衰するまでの平均時間)
	○想定値であり、保証値ではありません。

画像処理用、目視検査用、ラインセンサー（ラインカメラ）用に最適なLED照明(LED直線照明)です。
UV●赤外●の製作はご相談ください。
各サイズ、各色お気軽にご相談ください。
　　　

　

---

---
