高輝度、大型面照明

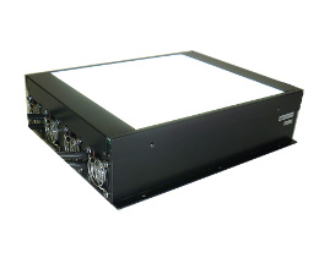

LMHリーズ　90万Lx高輝度面照明　

「用途及び特徴」

• 発光面照度90万Lx以上です。
• 配光制御付き電源との組合せにより、被測定物における照度分布をより均一にできます。
• 電源は定電流方式、直流点灯の為、リップルがありません。
• 透過照明として従来は透過が難しかった対象物にも使用可能です。
• 反射照明としても、従来は光量不足だった対象物にも使用可能です。
• 高速検査が可能です。

「仕様」

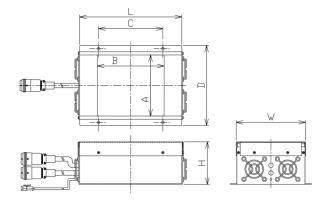

型式	寸法A/B/D/L/H	最大消費電力[W]	発光色	適合電源例	冷却方式
LMH66x80-53*	56/48/-/80/52.5	34	○●●●●	LPAC1-24150NCW-R2	自然放熱
LMH106Fx159-67*	96/104/126/159/67	173	○●●●●	LPDCH1-48300NCW-R3	ファン
LMH202Fx266-67*	192/208/222/266/67	692	○●●●●	LPDCH1-481KNCW-R3	ファン
LMH342x342-84*	320/300/-/342/83.5	288	○●●●●	LPDCH1-48600NCW-R3	水冷
LMH546Fx910-163*	416/780/-/914/139	1152	○●●●●	LPDCH1-481R5KNCW-R3	ファン

LED発光色	各色（ご希望の波長が御座いましたらご相談ください。）
色温度	6500K　Typ（白色）
拡散板	標準装備
照射光	拡散光
ケース材質	アルミ　(アルマイト処理、色:黒)
ケーブル長	0.5m(0.2m㎡)
	延長可能（オプション）
使用環境	温度：0～40℃、湿度：20～85%RH(結露なきこと)、屋内用照明機器
保存環境	温度：0～60℃、湿度：20～85%RH(結露なきこと)
冷却方式	ファン
期待寿命	25000時間以上(初期光量に対し70%に減衰するまでの平均時間)
	○想定値であり、保証値ではありません。

画像処理用、目視検査用、ラインセンサー（ラインカメラ）用に最適なLED照明(LED直線照明)です。
UV●赤外●の製作はご相談ください。
各サイズ、各色お気軽にご相談ください。
　　　

　

---

---
