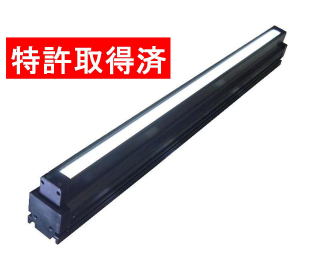

高輝度直線照明　LLRVシリーズ

LLRVシリーズ　高輝度直線照明　650,000Lx以上

「用途及び特徴」

• 高輝度LEDと独自開発した光学系放熱構造を用いた直線照明です。
• メタハラ光源とラインライトガイドからの置換え実績多数の高輝度LED直線照明です。
• 集光可変機構（独自開発）を内臓しており疑似平行光から、集光まで照射光を変化できるLED直線照明です。
• LED照明の明るさと特長を生かしたコストパフォーマンスに優れたモデルです。
• ラインセンサカメラを用いた高速画像処理検査に最適です。

「仕様」

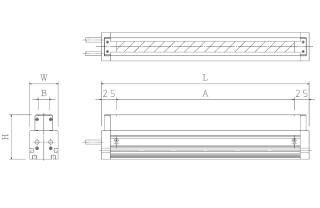

型式	寸法L/W/H/A/B	最大消費 電力[W]	発光色	適合電源例	冷却方式
LLRV150x30-75*	150/48/80/100/18	22	○●●●	LPDCH1-48150NCW-R4	自然放熱
LLRV250x30-75*	250/48/80/200/18	44	○●●●	LPDCH1-48150NCW-R4	自然放熱
LLRV350x30-75*	350/48/80/300/18	66	○●●●	LPDCH1-48150NCW-R4	自然放熱
LLRV450x30-75*	450/48/80/400/18	88	○●●●	LPDCH1-48150NCW-R4	自然放熱
LLRV550x30-75*	550/48/80/500/18	110	○●●●	LPDCH1-48150NCW-R4	自然放熱
LLRV650x30-75*	650/48/80/600/18	132	○●●●	LPDCH1-48300NCW-R4	自然放熱
LLRV750x30-75*	750/48/80/700/18	154	○●●●	LPDCH1-48300NCW-R4	自然放熱
LLRV850x30-75*	850/48/80/800/18	176	○●●●	LPDCH1-48300NCW-R4	自然放熱
LLRV950x30-75*	950/48/80/900/18	198	○●●●	LPDCH1-48300NCW-R4	自然放熱
LLRV1050x30-75*	1050/48/80/1000/18	220	○●●●	LPDCH1-48300NCW-R4	自然放熱
LLRV1150x30-75*	1150/48/80/1100/18	242	○●●●	LPDCH1-48300NCW-R4	自然放熱
LLRV1250x30-75*	1250/48/80/1200/18	264	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRV1350x30-75*	1350/48/80/1300/18	286	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRV1450x30-75*	1450/48/80/1400/18	308	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRV1550x30-75*	1550/48/80/1500/18	330	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRV1650x30-75*	1650/48/80/1600	352	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRV1750x30-75*	1750/48/80/1700/18	374	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRV1850x30-75*	1850/48/80/1800/18	396	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRV1950x30-75*	1950/48/80/1900/18	418	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRV2050x30-75*	2050/48/80/2000/18	440	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRV2150x30-75*	2150/48/80/2100/18	462	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRV2250x30-75*	2250/48/80/2200/18	484	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRV2350x30-75*	2350/48/80/2300/18	506	○●●●	LPDCH1-481KNCW-R4	自然放熱
LLRV2450x30-75*	2450/48/80/2400/18	528	○●●●	LPDCH1-481KNCW-R4	自然放熱
LLRV2550x30-75*	2550/48/80/2500/18	550	○●●●	LPDCH1-481KNCW-R4	自然放熱
LLRV2650x30-75*	2650/48/80/2600/18	572	○●●●	LPDCH1-481KNCW-R4	自然放熱
LLRV2750x30-75*	2750/48/80/2700/18	594	○●●●	LPDCH1-481KNCW-R4	自然放熱
LLRV2850x30-75*	2850/48/80/2800/18	616	○●●●	LPDCH1-481KNCW-R4	自然放熱
LLRV2950x30-75*	2950/48/80/2900/18	638	○●●●	LPDCH1-481KNCW-R4	自然放熱
LLRV3050x30-75*	3050/48/80/3000/18	660	○●●●	LPDCH1-481KNCW-R4	自然放熱

LED発光色	各色（ご希望の波長が御座いましたらご相談ください。）
色温度	6500K　Typ（白色）
拡散フィルム	標準装備（特許構造）
照射光	平行光（疑似）集光可変機構内臓型
ケース材質	アルミ　(アルマイト処理、色:黒)
ケーブル長	0.5m
	延長可能（オプション）
使用環境	温度：0〜40℃、湿度：20〜85%RH(結露なきこと)、屋内用照明機器
保存環境	温度：0〜60℃、湿度：20〜85%RH(結露なきこと)
冷却方式	自然放熱
期待寿命	25000時間以上(初期光量に対し70%に減衰するまでの平均時間)
	○想定値であり、保証値ではありません。

画像処理用、目視検査用、ラインセンサー（ラインカメラ）用に最適なLED照明(LED直線照明)です。
UV●赤外●の製作はご相談ください。
各サイズ、各色お気軽にご相談ください。
　　　

　

---

---
