高輝度直線照明　LLRシリーズ

LLRシリーズ　高輝度直線照明　1300,000Lx以上

「用途及び特徴」

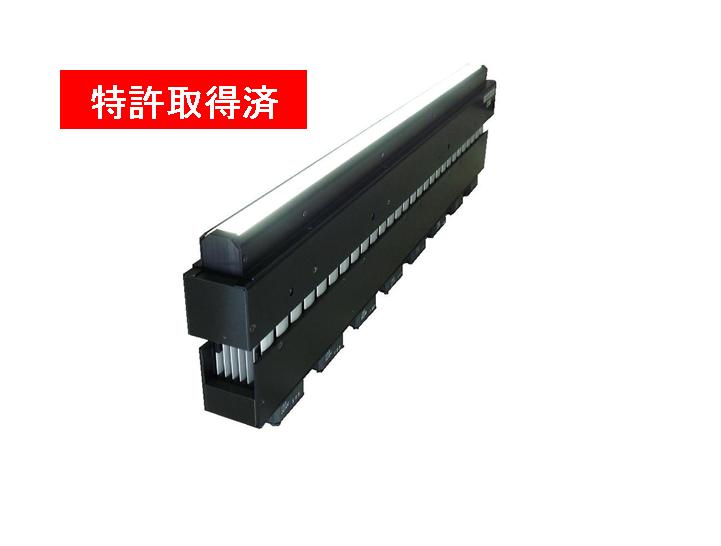

• 高輝度LEDと独自開発した光学系・放熱」構造を用いた直線照明です。
• 発光面照度はFAN冷却タイプで130万Lx以上、水冷タイプで160万Lx以上です。
• 配光制御機能付き定電流電源との組合せにより、発光面を50mm毎に調光できます。
• 50mm毎にLED基板の交換もできます。
• 発光面の長さは100mmから3,000mm以上も継目無しで制作可能です。
• LLR型は擬似平行照明です。LLC型は集光照明です。　
• 冷却方式は標準のFANタイプのほか、水冷タイプ、自然放熱タイプがあります。
• 一定光量を保つ、光フィードバックにも対応できます。（オプション）
• ラインセンサカメラを用いた高速画像処理検査に最適です。
• メタハラ光源とラインライトガイドからの置き換え実績多数の高輝度LED直線照明です。
• 発光面から距離が離れた検査対象物を照射する場合にも、有効です。
• 通信機能付き電源を使用し、パソコンからLAN/RS232Cなどでの集中管理が出来ます。

「仕様」

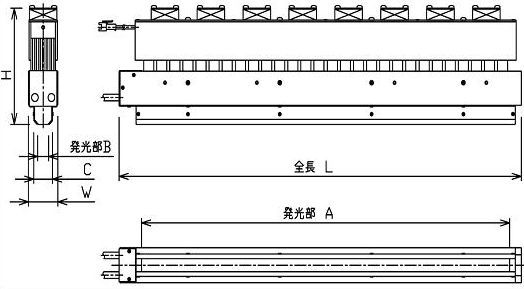

型式	寸法L/W/H/A/B	最大消費 電力[W]	発光色	適合電源例	冷却方式
LLR138Fx21-106*	138/32/106/101/12	38.4	○●●●	LPDCH1-48150NCW-R4	ファン冷却
LLR238Fx21-106*	238/32/106/201/12	76.8	○●●●	LPDCH1-48150NCW-R4	ファン冷却
LLR338Fx21-106*	338/32/106/301/12	115.2	○●●●	LPDCH1-48150NCW-R4	ファン冷却
LLR438Fx21-106*	438/32/106/401/12	153.6	○●●●	LPDCH1-48300NCW-R4	ファン冷却
LLR538Fx21-106*	538/32/106/501/12	192.0	○●●●	LPDCH1-48300NCW-R4	ファン冷却
LLR638Fx21-106*	638/32/106/601/12	230.4	○●●●	LPDCH1-48300NCW-R4	ファン冷却
LLR738Fx21-106*	738/32/106/701/12	268.8	○●●●	LPDCH1-48300NCW-R4	ファン冷却
LLR838Fx21-106*	838/32/106/801/12	307.2	○●●●	LPDCH1-48600NCW-R4	ファン冷却
LLR938Fx21-106*	938/32/106/901/12	345.6	○●●●	LPDCH1-48600NCW-R4	ファン冷却
LLR1038Fx21-106*	1038/32/106/1001/12	384.0	○●●●	LPDCH1-48600NCW-R4	ファン冷却
LLR1138Fx21-106*	1138/32/106/1101/12	422.4	○●●●	LPDCH1-48600NCW-R4	ファン冷却
LLR1238Fx21-106*	1238/32/106/1201/12	460.8	○●●●	LPDCH1-48600NCW-R4	ファン冷却
LLR1338Fx21-106*	1338/32/106/1301/12	499.2		LPDCH1-48600NCW-R4	ファン冷却
LLR1438Fx21-106*	1438/32/106/1401/12	537.6	○●●●	LPDCH1-48600NCW-R4	ファン冷却
LLR1538Fx21-106*	1538/32/106/1501/12	576.0	○●●●	LPDCH1-48600NCW-R4	ファン冷却
LLR1638Fx21-106*	1638/32/106/1601/12	614.4	○●●●	LPDCH1-481KNCW-R4	ファン冷却
LLR1738Fx21-106*	1738/32/106/1701/12	652.8	○●●●	LPDCH1-481KNCW-R4	ファン冷却
LLR1838Fx21-106*	1838/32/106/1801/12	691.2	○●●●	LPDCH1-481KNCW-R4	ファン冷却
LLR1950Fx21-111*	1938/32/106/1901/12	729.6	○●●●	LPDCH1-481KNCW-R4	ファン冷却
LLR2050Fx21-111*	2038/32/106/2001/12	768.0	○●●●	LPDCH1-481KNCW-R4	ファン冷却
LLR2150Fx21-111*	2138/32/106/2101/12	806.4	○●●●	LPDCH1-481KNCW-R4	ファン冷却
LLR2250Fx21-111*	2238/32/106/2201/12	844.8	○●●●	LPDCH1-481R5KNCW-R4	ファン冷却
LLR2350Fx21-111*	2338/32/106/2301/12	921.6	○●●●	LPDCH1-481R5KNCW-R4	ファン冷却
LLR2450Fx21-111*	2438/32/106/2401/12	921.6	○●●●	LPDCH1-481R5KNCW-R4	ファン冷却
LLR2550Fx21-111*	2538/32/106/2501/12	960.0	○●●●	LPDCH1-481R5KNCW-R4	ファン冷却
LLR2650Fx21-111*	2638/32/106/2601/12	998.4	○●●●	LPDCH1-481R5KNCW-R4	ファン冷却
LLR2750Fx21-111*	2738/32/106/2701/12	1036.8	○●●●	LPDCH1-481R5KNCW-R4	ファン冷却
LLR2850Fx21-111*	2838/32/106/2801/12	1075.2	○●●●	LPDCH1-481R5KNCW-R4	ファン冷却
LLR2950Fx21-111*	2938/32/106/2901/12	1113.6	○●●●	LPDCH1-481R5KNCW-R4	ファン冷却
LLR3050Fx21-111*	3038/32/106/3001/12	1152.0	○●●●	LPDCH1-481R5KNCW-R4	ファン冷却

LED発光色	各色（ご希望の波長が御座いましたらご相談ください。）
色温度	6500K　Typ（白色）
拡散フィルム	標準装備（特許構造）
照射光	疑似平行光
ケース材質	アルミ　(アルマイト処理、色:黒)
ケーブル長	0.5m
	延長可能（オプション）
使用環境	温度：0〜40℃、湿度：20〜85%RH(結露なきこと)、屋内用照明機器
保存環境	温度：0〜60℃、湿度：20〜85%RH(結露なきこと)
冷却方式	ファン冷却
期待寿命	25000時間以上(初期光量に対し70%に減衰するまでの平均時間)
	○想定値であり、保証値ではありません。

画像処理用、目視検査用、ラインセンサー（ラインカメラ）用に最適なLED照明(LED直線照明)です。
UV●赤外●の製作はご相談ください。
各サイズ、各色お気軽にご相談ください。
　　　

　

---

---
