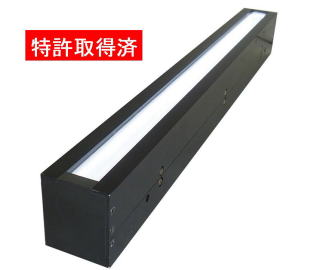

高輝度直線照明(エコノミー)　LLREシリーズ

LLREシリーズ　高輝度直線照明　27,000Lx以上

「用途及び特徴」

• 発光面の照度は2.7000Lｘ以上、WD=100mmで22,000Lx以上。（白色光）WD＝50ｍｍ以上の場合、蛍光灯より高照度で照射できます。
• ハロゲン光源とラインライトガイドや、蛍光灯からの置き換え用に最適です。
• 独自開発の光学を用いて、コストと消費電力を抑えた高輝度直線照明です。
• ラインセンサカメラを用いた画像処理検査に最適です。
• 定電流点灯の為、リップルがありません。（リップル率1％以下）
• 発光面の長さは100mm〜3,000mmまで継目無しで制作可能です。（25mm単位)

「仕様」

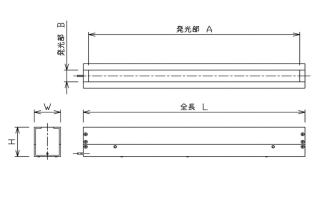

型式	寸法L/W/H/A/B	最大消費電力[W]	発光色	適合電源例	冷却方式
LLRE121x50-60*-V2	121/50/60/101/24	2	○●●●	LPAC1-2430NCW-R08	自然放熱
LLRE221x50-60*-V2	221/50/60/201/24	4	○●●●	LPAC1-2430NCW-R16	自然放熱
LLRE321x50-60*-V2	321/50/60/301/24	6	○●●●	LPAC1-2430NCW-R24	自然放熱
LLRE421x50-60*-V2	421/50/60/401/24	8	○●●●	LPAC1-2430NCW-R32	自然放熱
LLRE521x50-60*-V2	521/50/60/501/24	10	○●●●	LPAC1-2430NCW-R4	自然放熱
LLRE621x50-60*-V2	621/50/60/601/24	12	○●●●	LPAC1-2430NCW-R48	自然放熱
LLRE721x50-60*-V2	721/50/60/701/24	14	○●●●	LPAC1-2430NCW-R56	自然放熱
LLRE821x50-60*-V2	821/50/60/801/24	16	○●●●	LPAC1-2430NCW-R64	自然放熱
LLRE921x50-60*-V2	921/50/60/901/24	18	○●●●	LPAC1-2430NCW-R72	自然放熱
LLRE1021x50-60*-V2	1021/50/60/1001/24	20	○●●●	LPAC1-2430NCW-R8	自然放熱
LLRE1121x50-60*-V2	1121/50/60/1101/24	22	○●●●	LPAC1-2430NCW-R88	自然放熱
LLRE1221x50-60*-V2	1221/50/60/1201/24	24	○●●●	LPAC1-2430NCW-R96	自然放熱
LLRE1321x50-60*-V2	1321/50/60/1301/24	25	○●●●	LPAC1-2430NCW-1R05	自然放熱
LLRE1421x50-60*-V2	1421/50/60/1401/24	27	○●●●	LPAC1-24100NCW-1R1	自然放熱
LLRE1521x50-60*-V2	1521/50/60/1501/24	29	○●●●	LPAC1-24100NCW-1R15	自然放熱
LLRE1621x50-60*-V2	1621/50/60/1601/24	31	○●●●	LPAC1-24100NCW-1R3	自然放熱
LLRE1721x50-60*-V2	1721/50/60/1701/24	33	○●●●	LPAC1-24100NCW-1R35	自然放熱
LLRE1821x50-60*-V2	1821/50/60/1801/24	35	○●●●	LPAC1-24100NCW-1R45	自然放熱
LLRE1921x50-60*-V2	1921/50/60/1901/24	37	○●●●	LPAC1-24100NCW-1R5	自然放熱
LLRE2021x50-60*-V2	2021/50/60/2001/24	39	○●●●	LPAC1-24100NCW-1R6	自然放熱
LLRE2121x50-60*-V2	2121/50/60/2101/24	41	○●●●	LPAC1-24100NCW-1R7	自然放熱
LLRE2221x50-60*-V2	2221/50/60/2201/24	43	○●●●	LPAC1-24100NCW-1R75	自然放熱
LLRE2321x50-60*-V2	2321/50/60/2301/24	45	○●●●	LPAC1-24100NCW-1R85	自然放熱
LLRE2421x50-60*-V2	2421/50/60/2401/24	47	○●●●	LPAC1-24100NCW-1R9	自然放熱
LLRE2521x50-60*-V2	2521/50/60/2501/24	48	○●●●	LPAC1-24100NCW-2R	自然放熱
LLRE2621x50-60*-V2	2621/50/60/2601/24	50	○●●●	LPAC1-24100NCW-2R1	自然放熱
LLRE2721x50-60*-V2	2721/50/60/2701/24	52	○●●●	LPAC1-24100NCW-2R2	自然放熱
LLRE2821x50-60*-V2	2821/50/60/2801/24	54	○●●●	LPAC1-24100NCW-2R25	自然放熱
LLRE2921x50-60*-V2	2921/50/60/2901/24	56	○●●●	LPAC1-24100NCW-2R3	自然放熱
LLRE3021x50-60*-V2	3021/50/60/3001/24	58	○●●●	LPAC1-24100NCW-2R4	自然放熱

LED発光色	各色（ご希望の波長が御座いましたらご相談ください。）
色温度	6500K　Typ（白色）
拡散フィルム	標準装備（特許構造）
照射光	疑似平行光
ケース材質	アルミ　(アルマイト処理、色:黒)
ケーブル長	0.5m
	延長可能（オプション）
使用環境	温度：0～40℃、湿度：20～85%RH(結露なきこと)、屋内用照明機器
保存環境	温度：0～60℃、湿度：20～85%RH(結露なきこと)
冷却方式	自然放熱
期待寿命	25000時間以上(初期光量に対し70%に減衰するまでの平均時間)
	○想定値であり、保証値ではありません。

画像処理用、目視検査用、ラインセンサー（ラインカメラ）用に最適なLED照明(LED直線照明)です。
UV●赤外●の製作はご相談ください。
各サイズ、各色お気軽にご相談ください。
　　　

　

---

---
