高輝度直線照明　LLRJシリーズ

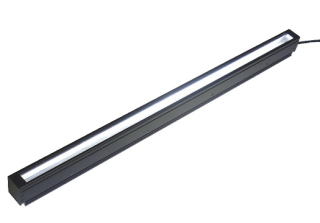

LLRJシリーズ　高輝度直線照明　

「用途及び特徴」

• 発光面照度が２３万Lx以上の高輝度LED直線照明です
• 独自の光学系によりLLRTに比べ体積比で約20％も削減
• ラインセンサカメラ用小型直線照明として最適です
• 発光長は100〜3,000mmまで継目無しで製作可能です。（100mm単位）
  3,000mm以上もカスタム対応で製作致します。
• 独自技術により筐体の小型で軽量化を実現。

「仕様」

型式	寸法L/W/H/A/B	最大消費 電力[W]	発光色	適合電源例	冷却方式
LLRJ120ｘ20-30W	120/20/30/100/13	5.0	白色	LPDP1-24100NCW	自然放熱
LLRJ220ｘ20-30W	220/20/30/200/13	10.0	白色	LPDP1-24100NCW	自然放熱
LLRJ320ｘ20-30W	320/20/30/300/13	15.1	白色	LPDP1-24100NCW	自然放熱
LLRJ420ｘ20-30W	420/20/30/400/13	20.1	白色	LPDP1-24100NCW	自然放熱
LLRJ520ｘ20-30W	520/20/30/500/13	25.2	白色	LPDP1-24100NCW	自然放熱
LLRJ620ｘ20-30W	620/20/30/600/13	30.2	白色	LPDP1-24100NCW	自然放熱
LLRJ720ｘ20-30W	720/20/30/700/13	35.3	白色	LPDP1-24100NCW	自然放熱
LLRJ820ｘ20-30W	820/20/30/800/13	40.3	白色	LPDP1-24100NCW	自然放熱
LLRJ920ｘ20-30W	920/20/30/900/13	45.4	白色	LPDP1-24100NCW	自然放熱
LLRJ1020ｘ20-30W	1020/20/30/1000/13	50.4	白色	LPDP1-24100NCW	自然放熱
LLRJ1120ｘ20-30W	1120/20/30/1100/13	55.4	白色	LPDP1-24100NCW	自然放熱
LLRJ1220ｘ20-30W	1220/20/30/1200/13	60.5	白色	LPDP1-24100NCW	自然放熱
LLRJ1320ｘ20-30W	1320/20/30/1300/13	65.5	白色	LPDP1-24100NCW	自然放熱
LLRJ1420ｘ20-30W	1420/20/30/1400/13	70.6	白色	LPDP1-24100NCW	自然放熱
LLRJ1520ｘ20-30W	1520/20/30/1500/13	75.6	白色	LPDP1-24150NCW	自然放熱
LLRJ1620ｘ20-30W	1620/20/30/1600/13	80.6	白色	LPDP1-24150NCW	自然放熱
LLRJ1720ｘ20-30W	1720/20/30/1700/13	85.7	白色	LPDP1-24150NCW	自然放熱
LLRJ1820ｘ20-30W	1820/20/30/1800/13	90.7	白色	LPDP1-24150NCW	自然放熱
LLRJ1920ｘ20-30W	1920/20/30/1900/13	95.8	白色	LPDP1-24150NCW	自然放熱
LLRJ2020ｘ20-30W	2020/20/30/2000/13	100.8	白色	LPDP1-24150NCW	自然放熱
LLRJ2120ｘ20-30W	2120/20/30/2100/13	105.8	白色	LPDP1-24300NCW	自然放熱
LLRJ2220ｘ20-30W	2220/20/30/2200/13	110.9	白色	LPDP1-24300NCW	自然放熱
LLRJ2320ｘ20-30W	2320/20/30/2300/13	115.9	白色	LPDP1-24300NCW	自然放熱
LLRJ2420ｘ20-30W	2420/20/30/2400/13	121.0	白色	LPDP1-24300NCW	自然放熱
LLRJ2520ｘ20-30W	2520/20/30/2500/13	126.0	白色	LPDP1-24300NCW	自然放熱
LLRJ2620ｘ20-30W	2620/20/30/2600/13	131.0	白色	LPDP1-24300NCW	自然放熱
LLRJ2720ｘ20-30W	2720/20/30/2700/13	136.1	白色	LPDP1-24300NCW	自然放熱
LLRJ2820×20-30W	2820/20/30/2800/13	141.1	白色	LPDP1-24300NCW	自然放熱
LLRJ2920×20-30W	2920/20/30/2900/13	146.2	白色	LPDP1-24300NCW	自然放熱
LLRJ3020×20-30W	3020/20/30/3000/13	151.2	白色	LPDP1-24300NCW	自然放熱

LED発光色	白色
色温度	6500K　Typ(白色）
拡散フィルム	照準装備（特許構造）
照射光	擬似平行光
ケース材質	アルミ（アルマイト処理、色：黒）
ケーブル長	0.5m
	延長可能（オプション）
使用環境	温度：0〜40℃、湿度：20〜85%RH（結露なきこと）、屋内用照明機器
保存環境	温度：0〜60℃、湿度：20〜85%RH（結露なきこと）
冷却方式	自然放熱
期待寿命	25,000時間以上（初期光量に対し70%に減衰するまでの平均時間）○想定値であり、保証値ではありません。

画像処理用、目視検査用、ラインセンサー（ラインカメラ）用に最適なLED照明(LED直線照明)です。
UV●赤外●の製作はご相談ください。
各サイズ、各色お気軽にご相談ください。
　　　

　

---

---
