超高輝度直線照明　LLRKシリーズ

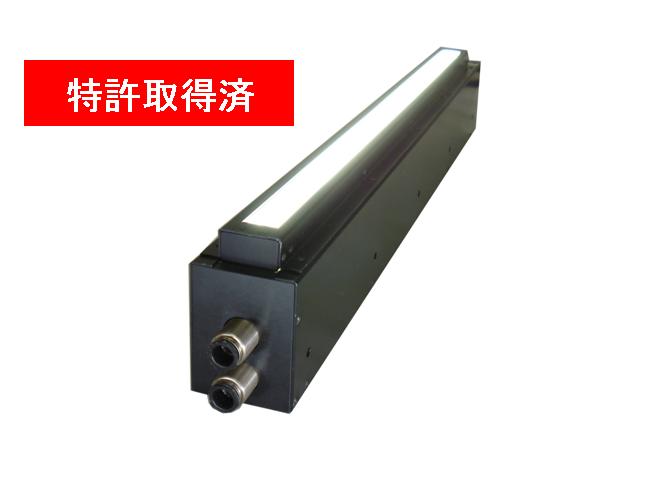

LLRKシリーズ　超高輝度直線照明　4,000,000Lx以上

「用途及び特徴」

• 発光面照度は４００万Lx以上（白色時）を達成　
• 当社独自の光学系（特許取得済）　
• メタハラ光源とラインライトガイドを凌ぐ高輝度LED直線照明
• ラインセンサカメラを用いた高速画像処理に最適
• 発光長は８０ｍｍ〜３,０００ｍｍまで継目なしで制作可（８０ｍｍ単位）
• 配光制御電源との組合せで、発光面を４０ｍｍ毎に調光でき、均一な照射光を実現
• ８０ｍｍ毎にLED基板を簡単に交換可能
• 冷却方式は 独自開発の水冷却方式により安定した照射光を実現しました。
• 防水・防塵構造も制作可能（別途ご相談ください）

「仕様」

型式	寸法L/W/H/A/B	最大消費 電力[W]	発光色	適合電源例	冷却方式
LLRK127Wx25-74*	127/42/73.5/80/14	68W	○●●●	LPDCH1-48150NCW-R7	水冷
LLRK207Wx25-74*	207/42/73.5/160/14	135	○●●●	LPDCH1-48300NCW-R7	水冷
LLRK287Wx25-74*	287/42/73.5/240/14	202	○●●●	LPDCH1-48300NCW-R7	水冷
LLRK367Wx25-74*	367/42/73.5/320/14	269	○●●●	LPDCH1-48600NCW-R7	水冷
LLRK447Wx25-74*	447/42/73.5/400/14	336	○●●●	LPDCH1-48600NCW-R7	水冷
LLRK527Wx25-74*	527/42/73.5/480/14	404	○●●●	LPDCH1-48600NCW-R7	水冷
LLRK607Wx25-74*	607/42/73.5/560/14	471	○●●●	LPDCH1-48600NCW-R7	水冷
LLRK687Wx25-74*	687/42/73.5/640/14	538	○●●●	LPDCH1-481KNCW-R7	水冷
LLRK767Wx25-74*	767/42/73.5/720/14	605	○●●●	LPDCH1-481KNCW-R7	水冷
LLRK847Wx25-74*	847/42/73.5/800/14	672	○●●●	LPDCH1-481KNCW-R7	水冷
LLRK927Wx25-74*	927/42/73.5/880/14	740	○●●●	LPDCH1-481KNCW-R7	水冷
LLRK1007Wx25-74*	1007/42/73.5/960/14	807	○●●●	LPDCH1-481KNCW-R7	水冷
LLRK1087Wx25-74*	1087/42/73.5/1040/14	874	○●●●	LPDCH1-481KNCW-R7	水冷
LLRK1167Wx25-74*	1167/42/73.5/1120/14	941	○●●●	LPDCH1-481R5KNCW-R7	水冷
LLRK1247Wx25-74*	1247/42/73.5/1200/14	1008	○●●●	LPDCH1-481R5KNCW-R7	水冷

LED発行色	白、赤、緑、青（ご希望の波長が御座いましたらご相談ください。）
色温度	○W(6500K Typ) ●R(630nm Typ) ●G(525nm Typ) ●B(450nm Typ)
特殊ロッドレンズ	標準装備（特許構造）
照射光	疑似平行光
ケース材質	アルミ　(アルマイト処理、色:黒)
ケーブル長	0.5m　延長可能（オプション）
使用環境	温度：0～40℃、湿度：20～85%RH(結露なきこと)、屋内用照明機器
保存環境	温度：0～60℃、湿度：20～85%RH(結露なきこと)
冷却方式	水冷
期待寿命	25000時間以上(初期光量に対し70%に減衰するまでの平均時間) ○想定値であり、保証値ではありません。

画像処理用、目視検査用、ラインセンサー（ラインカメラ）用に最適なLED照明(LED直線照明)です。
UV●赤外●の製作はご相談ください。
各サイズ、各色お気軽にご相談ください。

　

---

---
