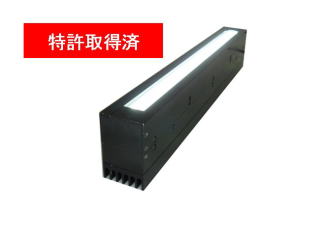

高輝度直線照明　LLRMシリーズ

LLRMシリーズ　集光可変型照明　

「用途及び特徴」

• 集光可変機構を内蔵しており擬似平行光から、集光に照射光を可変できる照明です。
• 定電流配光制御電源との組合せにより、発光面を100ｍｍ毎に調光できます。LED不点灯時100ｍｍ毎にLED基板の交換も可能です。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（LLRM-F型ファン冷却タイプは50ｍｍ毎調光と基板の交換が可能です。
• 発光面の長さは100ｍｍから3000ｍｍ継目無しで制作可能です。（100mm単位）
• プラスドライバー1本で不具合LED基板の部分交換が出来る為、メンテナンスが容易です。
• ラインセンサカメラを用いた高速画像処理検査に最適です。

「仕様」

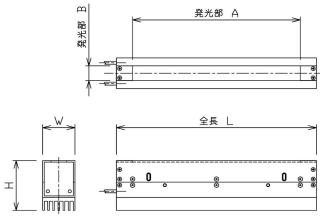

型式	寸法L/W/H/A/B	最大消費 電力[W]	発光色	適合電源例	冷却方式
LLRM150x50-81*	150/50/81/100/24	19.2	○●●●	LPDCH1-48150NCW-R4	自然放熱
LLRM250x50-81*	250/50/81/200/24	38.4	○●●●	LPDCH1-48150NCW-R4	自然放熱
LLRM350x50-81*	350/50/81/300/24	57.6	○●●●	LPDCH1-48150NCW-R4	自然放熱
LLRM450x50-81*	450/50/81/400/24	76.8	○●●●	LPDCH1-48150NCW-R4	自然放熱
LLRM550x50-81*	550/50/81/500/24	96.0	○●●●	LPDCH1-48150NCW-R4	自然放熱
LLRM650x50-81*	650/50/81/600/24	115.2	○●●●	LPDCH1-48150NCW-R4	自然放熱
LLRM750x50-81*	750/50/81/700/24	134.4	○●●●	LPDCH1-48300NCW-R4	自然放熱
LLRM850x50-81*	850/50/81/800/24	153.6	○●●●	PDCH1-48300NCW-R4	自然放熱
LLRM950x50-81*	950/50/81/900/24	172.8	○●●●	LPDCH1-48300NCW-R4	自然放熱
LLRM1050x50-81*	1050/50/81/1000/24	192.0	○●●●	LPDCH1-48300NCW-R4	自然放熱
LLRM1150x50-81*	1150/50/81/1100/24	211.2	○●●●	LPDCH1-48300NCW-R4	自然放熱
LLRM1250x50-81*	1250/50/81/1200/24	230.4	○●●●	LPDCH1-48300NCW-R4	自然放熱
LLRM1350x50-81*	1350/50/81/1300/24	249.6	○●●●	LPDCH1-48300NCW-R4	自然放熱
LLRM1450x50-81*	1450/50/81/1400/24	268.8	○●●●	LPDCH1-48300NCW-R4	自然放熱
LLRM1550x50-81*	1550/50/81/1500/24	288.0	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRM1650x50-81*	1650/50/81/1600/24	307.2	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRM1750x50-81*	1750/50/81/1700/24	326.4	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRM1850x50-81*	1850/50/81/1800/24	345.6	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRM1950x50-81*	1950/50/81/1900/24	364.8	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRM2050x50-81*	2050/50/81/2000/24	384.0	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRM2150x50-81*	2150/50/81/2100/24	403.2	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRM2250x50-81*	2250/50/81/2200/24	422.4	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRM2350x50-81*	2350/50/81/2300/24	441.6	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRM2450x50-81*	2450/50/81/2400/24	460.8	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRM2550x50-81*	2550/50/81/2500/24	480.0	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRM2650x50-81*	2650/50/81/2600/24	499.2	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRM2750x50-81*	2750/50/81/2700/24	518.4	○●●●	LPDCH1-48600NCW-R4	自然放熱
LLRM2850x50-81*	2850/50/81/2800/24	537.6	○●●●	LPDCH1-481KNCW-R4	自然放熱
LLRM2950x50-81*	2950/50/81/2900/24	556.8	○●●●	LPDCH1-481KNCW-R4	自然放熱
LLRM3050x50-81*	3050/50/81/3000/24	576.0	○●●●	LPDCH1-481KNCW-R4	自然放熱

LED発光色	各色（ご希望の波長が御座いましたらご相談ください。）
色温度	6500K　Typ（白色）
拡散フィルム	標準装備（特許構造）
照射光	平行光（疑似）集光可変機構内臓型
ケース材質	アルミ　(アルマイト処理、色:黒)
ケーブル長	0.5m
	延長可能（オプション）
使用環境	温度：0〜40℃、湿度：20〜85%RH(結露なきこと)、屋内用照明機器
保存環境	温度：0〜60℃、湿度：20〜85%RH(結露なきこと)
冷却方式	自然放熱
期待寿命	25000時間以上(初期光量に対し70%に減衰するまでの平均時間)
	○想定値であり、保証値ではありません。

画像処理用、目視検査用、ラインセンサー（ラインカメラ）用に最適なLED照明(LED直線照明)です。
UV●赤外●の製作はご相談ください。
各サイズ、各色お気軽にご相談ください。
　　　

　

---

---
