高照度高指向性直線照明　LLRRシリーズ

ラインセンサ（ラインカメラ）検査用の照明に最適です。ラインセンサ（ラインカメラ）は以下のようなフィルムシート状製品やロール状の製品、ビンや缶のキズ検査や色調検査、異物混入検査に使用されています　　　　　　　・金属：鋼板、アルミ缶、樹脂、ポリカポ、アクリル、基板、実装基板　　　　　　　　　　　　　　　　　　・ガラス：液晶、サッシ、ビン　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　・紙：パルプ材、ラベルやポスターの印刷物　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　・木材：ベニヤ、合板
高感度カメラやハイスピード撮像用に最適
ライトコントロールフィルム使用と同等の指向性で照度は3倍以上
発光面照度：80万Lx以上（WD＝０mm）
独自開発の発光部により、キズなどが明確に撮像され、また、従来の照明で撮影不可能なキズなどが撮影可能

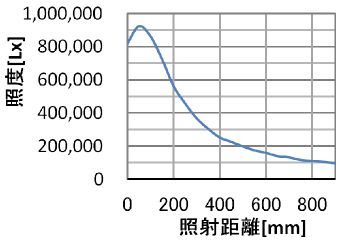

指向性が高く、ワークからの距離が離れている場合でも、有効な照射が可能

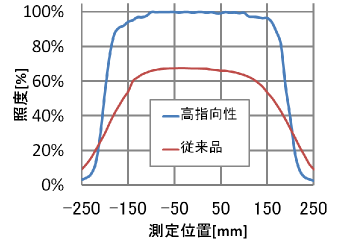

照度分布を修正できる配光制御は100ｍｍ間隔で可能
冷却方式は、ファン冷却と自然放熱から選択

「仕様」

型式	寸法L/W/H/A/B	最大消費電力[W]	発光色	適合電源例	冷却方式
LLRR450Fx45-109*	450/45/109/400/20	154 (●:116)	○●●●	LPDCH1-48150NCW-R8 (●：R6)	ﾌｧﾝ冷却

LED発行色	白、赤、緑、青（ご希望の波長が御座いましたらご相談ください。）
色温度	○W(6500K Typ) ●R(630nm Typ) ●G(525nm Typ) ●B(450nm Typ)
特殊ロッドレンズ	標準装備（特許構造）
照射光	高指向性照射光
ケース材質	アルミ　(アルマイト処理、色:黒)
ケーブル長	0.5m　延長可能（オプション）
使用環境	温度：0～40℃、湿度：20～85%RH(結露なきこと)、屋内用照明機器
保存環境	温度：0～60℃、湿度：20～85%RH(結露なきこと)
冷却方式	ファン冷却
期待寿命	25000時間以上(初期光量に対し70%に減衰するまでの平均時間) ○想定値であり、保証値ではありません。
