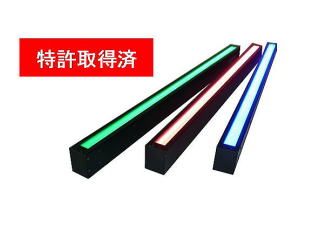

高輝度直線照明(タイニー)　LLRTシリーズ

LLRTシリーズ　高輝度直線照明　50,000Lx以上

「用途及び特徴」

• 発光面の照度は５万Lx（白色光）
• 独自の光学系により高輝度
• 蛍光灯からの置き換えに最適です。
• WD=50mm以上で蛍光灯の照度を上回ります。
• 均一な直線状の照射光。平行光成分が強い為、長いWDでも照射可能です。
• 筐体は小型化されシンプル設計です。
• 発光長は150mm〜3,000ｍｍまで継目無しで制作可能です。（150mm単位）

「仕様」

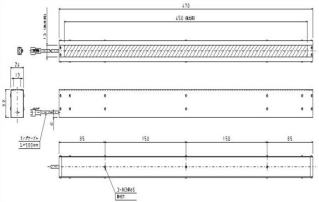

型式	寸法L/W/H/A/B	最大消費電力[W]	発光色	適合電源例	冷却方式
LLRT170x24-32*	170/24/32/150/13	3	○●●●	LPAC1-2430NCW-R13	自然放熱
LLRT320x24-32*	320/24/32/300/13	6	○●●●	LPAC1-2430NCW-R25	自然放熱
LLRT470x24-32*	470/24/32/450/13	9	○●●●	LPAC1-2430NCW-R38	自然放熱
LLRT620x24-32*	620/24/32/600/13	12	○●●●	LPAC1-2430NCW-R5	自然放熱
LLRT770x24-32*	770/24/32/750/13	15	○●●●	LPAC1-2430NCW-R63	自然放熱
LLRT920x24-32*	920/24/32/900/13	18	○●●●	LPAC1-2430NCW-R75	自然放熱
LLRT1070x24-32*	1070/24/32/1050/13	21	○●●●	LPAC1-2430NCW-R88	自然放熱
LLRT1220x24-32*	1220/24/32/1200/13	24	○●●●	LPAC1-2430NCW-1R	自然放熱
LLRT1370x24-32*	1370/24/32/1350/13	27	○●●●	LPAC1-24100NCW-1R2	自然放熱
LLRT1520x24-32*	1520/24/32/1500/13	30	○●●●	LPAC1-24100NCW-1R3	自然放熱
LLRT1670x24-32*	1670/24/32/1650/13	33	○●●●	LPAC1-24100NCW-1R4	自然放熱
LLRT1820x24-32*	1820/24/32/1800/13	36	○●●●	LPAC1-24100NCW-1R5	自然放熱
LLRT1970x24-32*	1970/24/32/1950/13	39	○●●●	LPAC1-24100NCW-1R7	自然放熱
LLRT2120x24-32*	2120/24/32/2100/13	42	○●●●	LPAC1-24100NCW-1R8	自然放熱
LLRT2270x24-32*	2270/24/32/2250/13	45	○●●●	LPAC1-24100NCW-1R9	自然放熱
LLRT2420x24-32*	2420/24/32/2400/13	48	○●●●	LPAC1-24100NCW-2R	自然放熱
LLRT2570x24-32*	2570/24/32/2550/13	51	○●●●	LPAC1-24100NCW-2R2	自然放熱
LLRT2720x24-32*	2720/24/32/2700/13	54	○●●●	LPAC1-24100NCW-2R3	自然放熱
LLRT2870x24-32*	2870/24/32/2850/13	57	○●●●	LPAC1-24100NCW-2R4	自然放熱
LLRT3020x24-32*	3020/24/32/3000/13	60	○●●●	LPAC1-24100NCW-2R5	自然放熱

LED発光色	各色（ご希望の波長が御座いましたらご相談ください。）
色温度	6500K　Typ（白色）
拡散フィルム	標準装備（特許構造）
照射光	疑似平行光
ケース材質	アルミ　(アルマイト処理、色:黒)
ケーブル長	0.5m
	延長可能（オプション）
使用環境	温度：0～40℃、湿度：20～85%RH(結露なきこと)、屋内用照明機器
保存環境	温度：0～60℃、湿度：20～85%RH(結露なきこと)
冷却方式	自然放熱
期待寿命	25000時間以上(初期光量に対し70%に減衰するまでの平均時間)
	○想定値であり、保証値ではありません。

画像処理用、目視検査用、ラインセンサー（ラインカメラ）用に最適なLED照明(LED直線照明)です。
UV●赤外●の製作はご相談ください。
各サイズ、各色お気軽にご相談ください。
　　　

　

---

---
