イメージスコープ

イメージスコープ IS2000

ラインセンサカメラ画像をリアルタイム表示&計測

特  徴

  • ラインスキャンカメラからのビデオ信号を取り込みリアルタイムでモニタTVに表示します。
  • カメラの焦点合せ・位置合せ・照明方法・スキャン速度・ゲイン調整等カメラ据付時に必要な作業が容易になります。
  • ビデオ波形〔輝度波形)表示・輝度計測・シェーディング補正・2値化等の機能により画像処理アルゴリズムの開発をサポートします。

使用方法

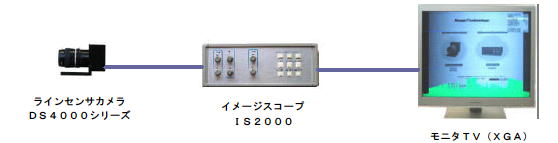

   ラインセンサカメラとイメージスコープの接続画像


仕  様


カメラからの入力信号 クロック   40MHZ
画像データ 10ビット
画像有効信号
モニタへの出力信号 アナログRGBビデオ信号(Dsub15ピンコネクタ)
XGAパソコンモニター対応
表示画面サイズ 1024×768(XGA)
画像メモリ 16Mバイト
接続カメラ種類 ラインスキャンカメラDS4000シリーズ
機能 カメラコントロール
リアルタイムスクロール画像表示・フリーズ画像表示
拡大・縮小表示
水平・垂直スクロールパン表示
水平・垂直ライン輝度波形表示
2値化画像表示
シェーディング補正
消費電力 AC100/0.1A
寸法 高:100  巾:260  奥行:230mm
